1 概述

ARD2F智能分體式防爆電動機保護器（以下簡稱保護器）適用于額定電壓至660V的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式。可選配不同通訊模塊適應現場通訊需求。

該產品采用分體式結構，由主體、顯示單元、互感器組成，可適應各種柜體的安裝。

產品執行標準：

——GB 14048.4-2020 低壓開關設備和控制設備第4-1部分：接觸器和電動機起動器機電式接觸器和電動機起動器(含電動機保護器)；

——JB/T 10736-2007 低壓電動機保護器。

2 產品特點

■  支持基波和全波電力參數測量（U、I、P、Q、S、PF、F、EP、EQ），電流及電流不平衡度、電流正序、負序、零序分量、電壓、三相電壓相角、剩余電流。

■  保護功能包括過載反時限、過載定時限、接地、起動超時、漏電、欠載、斷相、堵轉、阻塞、短路、溢出、不平衡(電流、電壓)、過功率、欠功率、過壓、欠壓、相序、溫度、tE時間、外部故障、起動次數限制、運行時間報警、故障次數報警。

■  9路可編程DI輸入，默認采用內置DC24V電源，也可選擇外部有源濕接點。

■  5路可編程DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，等多種起動方式，可通過通訊總線實現主站對電動機的遙控“起/停"。

■  可選抗晃電功能：支持晃電立即再啟動、失壓重起動。

■  可選配MODBUS_RTU通訊、PROFIBUS DP通訊，支持最多2路通訊接口。

■  可選配1路DC4-20mA模擬量輸出接口，與DCS系統相接，可實現對現場設備的監控。

■  具有故障記錄、起動記錄、停車記錄、DI變位記錄和再起動記錄等各類事件記錄。

■  顯示界面液晶顯示，支持中/英文切換。

3 型號說明

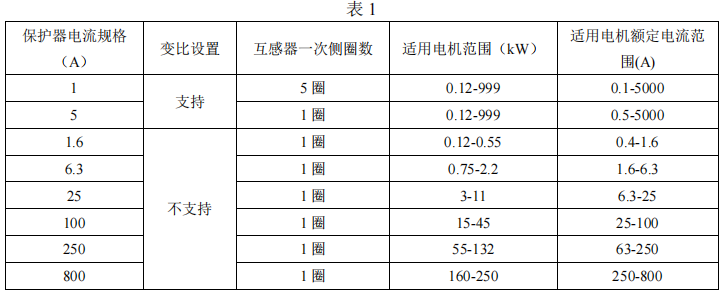

ARD2F 電流規格與適用電機額定電流、功率對應關系見表 1：

ARD2F 附加功能見表 2：

ARD2F 顯示模塊見表 3：

備注：

（1）、ARD2F分體式防爆電動機保護器標配電流測量和兩路繼電器輸出DO4(97、98)、DO5（94、96、95）

（2）、帶有起動控制時，保護器最多提供2個起動繼電器用于順序控制外部2個接觸器的閉合/斷開，從而實現電動機的不同起動方式（如Y-?轉換起動、正反轉控制，自耦降壓起動等）

（3）、附加功能選配SU時必須同時選配Q，失壓重起(抗晃電)是需要起動控制功能配合實現的。附加功能SU包括U（電壓）、SR（故障記錄）功能

（4）、100A及以下電流規格使用統一一款電流互感器，互感器自配1m左右的二次線，如需特殊線長可同廠家聯系。250A、800A電流規格使用另外兩種互感器，這兩款互感器不帶二次線。互感器外觀尺寸詳見“外形尺寸及安裝"部分

（5）、標配顯示連接線是長度為1.5m的網線，有3米和5米規格可供另外選配，可下單備注相應線長，不備注時按默認長度。

（6）、不需要顯示模塊的客戶，一批可選配數個顯示模塊用作現場調試與參數設置，或使用廠家提供的配置軟件，通過電腦軟件配置參數。

（7）、溫度測量支持傳感器類型為PTC或者NTC。

（8）、選配漏電功能（L）后，每臺保護器自配一只漏電互感器，漏電互感器尺寸詳見“外形尺寸及安裝"部分。漏電互感器標配2m±10cm二次線，如需其它長度可同廠家聯系。

4 主要參數

4.1 技術指標

ARD2F技術指標見表4：

4.2 功能配置

ARD2F功能配置見表5：

5 外形尺寸及安裝

5.1 產品組成

ARD2F產品組成如圖1、圖2所示：

5.2 面板尺寸與開孔（單位：mm）

90L液晶顯示單元外形與開孔尺寸如圖3所示：

5.3 主體模塊尺寸（單位：mm）

ARD2F主體采用35mm導軌安裝,其外形尺寸如圖4所示：

5.4 互感器安裝尺寸（單位：mm）

5.4.1 100A及以下規格電流互感器外形尺寸如圖5所示（單位：mm）：

保護器電流規格為100A時所配電流互感器，標配二次連接線長1m±10cm，如需其它長度可同廠家聯系，如可選3m、5m線長。黃、藍、紅、黑二次線對應電流相許關系Ａ、Ｂ、Ｃ、互感器公共端，一臺保護器配1套互感器。

5.4.2 250A規格電流互感器外形尺寸如圖6所示（單位：mm）：

保護器電流規格為250A時所配電流互感器，不配置二次連接線，一臺保護器配3只互感器。

5.4.3 800A規格電流互感器外形尺寸如圖7所示（單位：mm）：

保護器電流規格為800A時所配電流互感器，不配置二次連接線，一臺保護器配3只互感器。

5.4.4 漏電流互感器外形尺寸如圖8、表6所示（單位：mm）：

100A及以下電流規格保護器配L-45規格的漏電流互感器；250A及電流規格保護器配

L-80規格的漏電流互感器；800A及電流規格保護器配L-150規格的漏電流互感器。漏電互感器標配2m±10cm二次線，如需其它長度可同廠家聯系。
